Ginder thường gặp vấn đề và giải pháp

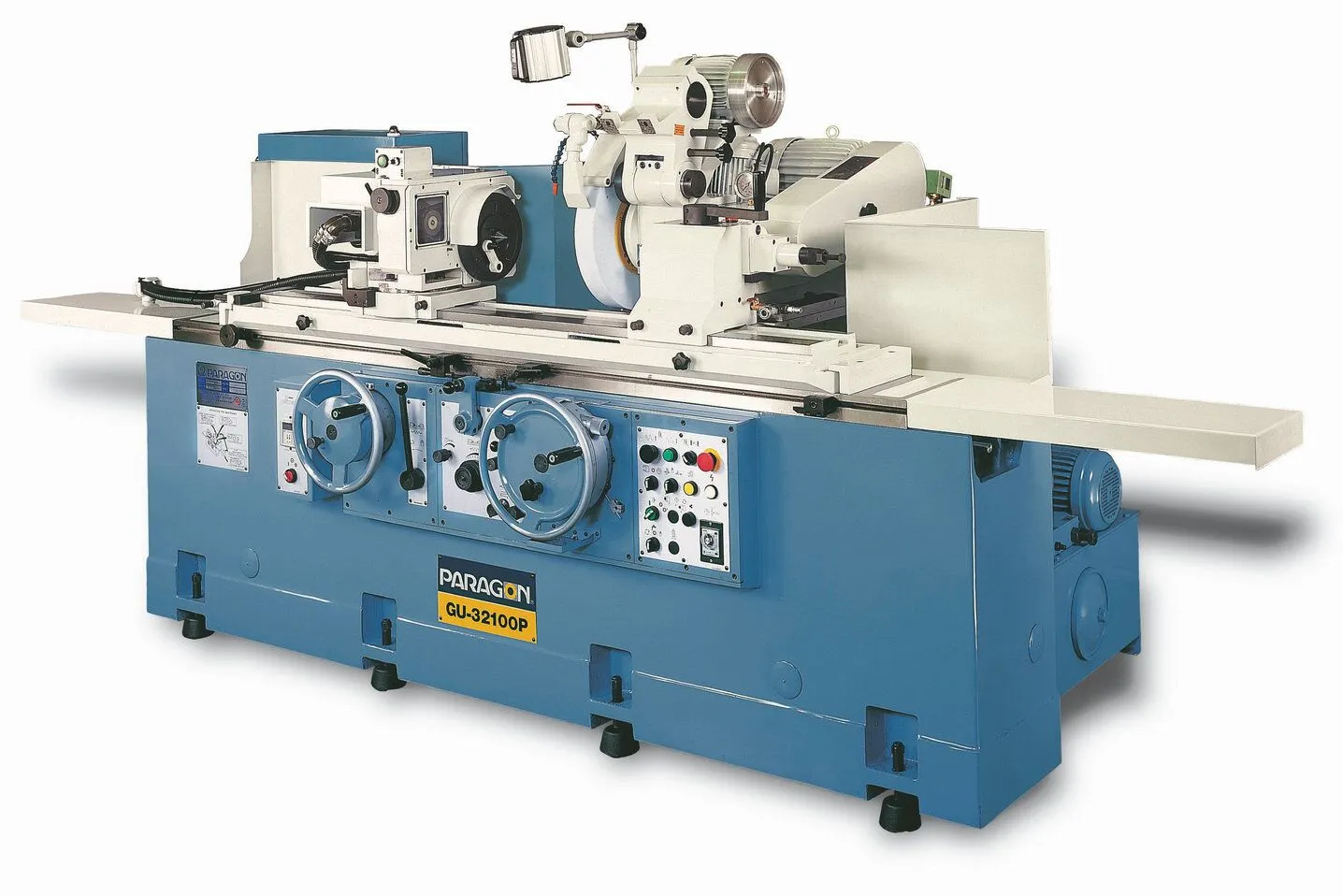

Máy mài trụ là phôi gia công hình trụ, hình nón hoặc hình dạng khác của bề mặt ngoài và mặt cuối của máy mài vai trục; Được sử dụng rộng rãi nhất, có thể xử lý nhiều loại máy mài mặt ngoài hình trụ và mặt cuối trục.

Trong tất cả các máy mài, máy mài hình trụ là loại máy công cụ được sử dụng rộng rãi nhất, nó thường bao gồm phần đế của bệ gang, bàn làm việc, vòng bi và dẫn động quay phôi của khung đầu, bệ đuôi, lắp đặt mài khung bánh xe (đầu mài), điều khiển kích thước phôi của cơ cấu cấp liệu ngang, máy công cụ điều khiển các bộ phận chuyển động của hoạt động của các thiết bị điện, thủy lực và các bộ phận chính khác. Máy mài trụ có thể chia thành máy mài trụ thông thường, máy mài trụ đa năng, máy mài trụ bánh mài rộng, máy mài trụ mặt cuối, máy mài trụ khung nhiều bánh, máy mài trụ nhiều đĩa, máy mài trụ cắt loại máy mài trụ, và máy mài trụ đặc biệt.

Động cơ chính bao gồm bệ, đầu, đuôi, đầu mài, thiết bị truyền bụi và các bộ phận khác. Đầu, đầu mài có thể xoay các góc, và được sử dụng để mài ống lót và vát con lăn, các đồ gá đặc biệt, khung cân bằng động và ba bộ phận của máy dò con lăn theo yêu cầu của khách hàng.

Yếu tố ảnh hưởng đến độ chính xác

1. Ảnh hưởng của chiều cao của đầu mài, khung đầu và bệ đuôi đến độ chính xác về kích thước của phôi. Sai số chiều cao bằng nhau của đầu mài, khung đầu và bệ đuôi sẽ làm cho đường tâm của khung đầu mài và bệ đuôi lệch với trục quay của bánh mài trong không gian, khi đó bề mặt của phôi mài sẽ bị lệch. một hyperboloid.

2. Ảnh hưởng của đường tâm của khung đầu và mặt tựa đuôi đến sai số song song của trục trục chính đầu mài trong mặt phẳng nằm ngang đến độ chính xác kích thước của phôi. Khi lỗi này xảy ra, hình dạng của phôi được mài bằng máy mài hình trụ sẽ là hình nón, tức là bánh mài có góc cạnh và bề mặt có hạt mài xoắn ốc.

3. Ảnh hưởng của chuyển động đầu mài liên quan đến sai số vuông góc của ray dẫn hướng máy đến độ chính xác gia công. Kết quả cuối cùng của sai số này là trục chính và khung đầu, đường tâm tựa đuôi, khi mài mặt đầu vai sẽ gây ra sai số thẳng đứng của mặt đầu vai và trục phôi. Khi mài vòng tròn bên ngoài, độ nhám bề mặt sẽ bị ảnh hưởng, dẫn đến hạt mài mòn xoắn ốc.

Các vấn đề và giải pháp thường gặp của máy mài:

1, xử lý bề mặt phôi tạo ra các đường ngang, gợn sóng, xử lý và mài khi âm thanh rung tần số thấp và trung bình.

Nguyên nhân 1: Bề mặt đá mài không đều. Sau khi mài phôi trong một thời gian dài, bề mặt của bánh mài sẽ được gắn vào một số lượng lớn mạt sắt. Trong quá trình mài, bề mặt của bánh mài sẽ bị mòn dẫn đến bề mặt của bánh mài không bằng phẳng.

Giải pháp: Dùng bút mài kim cương để đánh bóng và chỉnh sửa đá mài để bề mặt của nó đều và mịn.

Nguyên nhân 2: Bánh mài không cân bằng. Chất lượng không đồng đều có thể xảy ra khi bánh mài được giao hoặc sử dụng.

Giải pháp: Bánh mài phải được cân bằng trước khi sử dụng. Nên sử dụng trục cân bằng đặc biệt và khung cân bằng để cân bằng bánh mài, đồng thời điều chỉnh đối trọng trên khung bánh mài để cân bằng bánh mài. Bánh mài có thể cần được cân bằng nhiều lần trong quá trình sử dụng.

Nguyên nhân 3: Lỗ tâm của phôi quá lớn. Trong quá trình gia công thực tế, lỗ tâm của phôi thường sẽ lớn hơn, khi lỗ tâm của phôi lớn hơn thì ống lót của máy mài không thể ổn định so với phôi, phôi sẽ rung lắc trong quá trình gia công quay do phương ngang gây ra.

Giải pháp: Gia công lỗ tâm của phôi để giảm lỗ tâm.

2, bàn máy mài không thể di chuyển theo chiều ngang phải làm thế nào?

Nguyên nhân 1: Bơm dầu thủy lực của máy mài bị tắc dẫn đến không đạt được áp suất dầu bình thường dẫn đến không thể di chuyển từ bên này sang bên kia.

Giải pháp: Có thể giải quyết bằng cách vệ sinh màn lọc của bơm dầu. Đồng thời, cần quan sát xem có thể đạt được vị trí của mức dầu thủy lực trong máy mài hay không. Nếu vị trí của dầu thủy lực quá thấp thì cần phải tăng lượng dầu thủy lực. Nếu bơm dầu không có bộ lọc thì cần bổ sung thêm thiết bị lọc để ngăn chặn các chất bẩn lọt vào bơm dầu thủy lực.

Nguyên nhân 2: Công tắc cuộn cảm di chuyển từ trái sang phải của máy mài bị tắc dẫn đến hỏng công tắc.

Giải pháp: tháo công tắc, vệ sinh van cảm biến rồi lắp vào.

3. Nếu bánh mài của trục chính của máy mài không thể di chuyển tiến hoặc lùi thì sao?

Nguyên nhân 1: Bơm van điện từ bị tắc.

Giải pháp: Làm sạch bơm van điện từ, van điện từ thường nằm phía sau máy mài, là trục chính trước và sau công tắc, nếu van điện từ bị hỏng sẽ dẫn đến trước và sau không thể di chuyển.

Nguyên nhân 2: Vít me của bánh mài trục quay bị rơi ra. Trong quá trình vận chuyển hoặc di chuyển máy, trục chính có thể rơi ra khỏi vít me dẫn đến không dẫn động được bánh mài trục chính khi vít me quay.

Giải pháp: Nhấc bánh mài trục chính lên, quan sát vị trí của vít me và vít rồi lắp lại.

Nguyên nhân 3: Bơm dầu bị tắc. Sự tắc nghẽn của bơm dầu thủy lực sẽ làm cho bánh mài trục quay chậm lại hoặc không di chuyển, được chia thành tắc nghẽn màn lọc bơm dầu và hư hỏng bơm dầu.

Giải pháp: Làm sạch bộ lọc bơm dầu hoặc thay thế bơm dầu.
